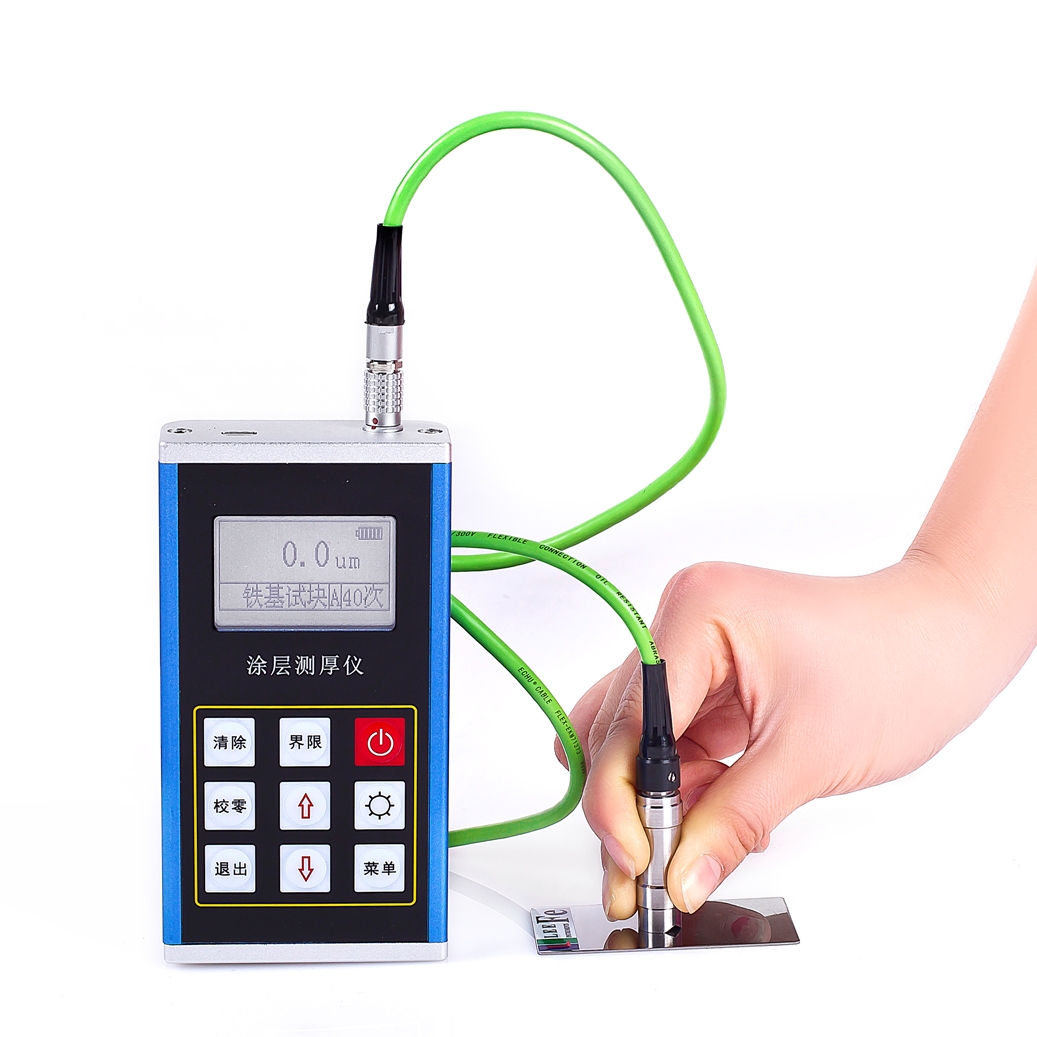

涂層測厚儀leeb230
● 中文菜單；
● 兩種工作方式；
● 數據刪除功能；
● 對界限外的測量值能自動報警；
● 電源欠壓指示；
● 手動和自動兩種關機方式
詳細介紹
【主要功能】
采用磁性測量方法，可檢測磁性金屬基體上非磁性覆蓋層的厚度(如鋼鐵合金和硬磁性鋼上的鋁、鉻、銅、鋅、錫、橡膠、油漆等)。
● 中文菜單；
● 兩種工作方式；
● 數據刪除功能；
● 對界限外的測量值能自動報警；
● 電源欠壓指示；
● 手動和自動兩種關機方式
● 兩種測量方式；
● 可儲存1250個測量值；
● 可設置界限；
【技術參數】
項目名稱
Leeb230
測頭類型
F1
測量原理
磁感應
測量范圍
0 ~ 1250um
分辨率
0.1um
示值誤差
一點校準
±（3%H+1）um
二點校準
±[（1~3）%H+1]um
測試條件
最小曲率半徑
凸1.5mm 凹9mm
最小面積直徑
φ7mm
基本臨界厚度
0.5mm
工作環境
溫度
0 ~ 40℃
濕度
20% ~ 90%
電源
AAA堿性電池2節
電壓
3V
工作時間
100小時
外形尺寸
130*70*25 mm
重量
350g
外殼材質
金屬外殼

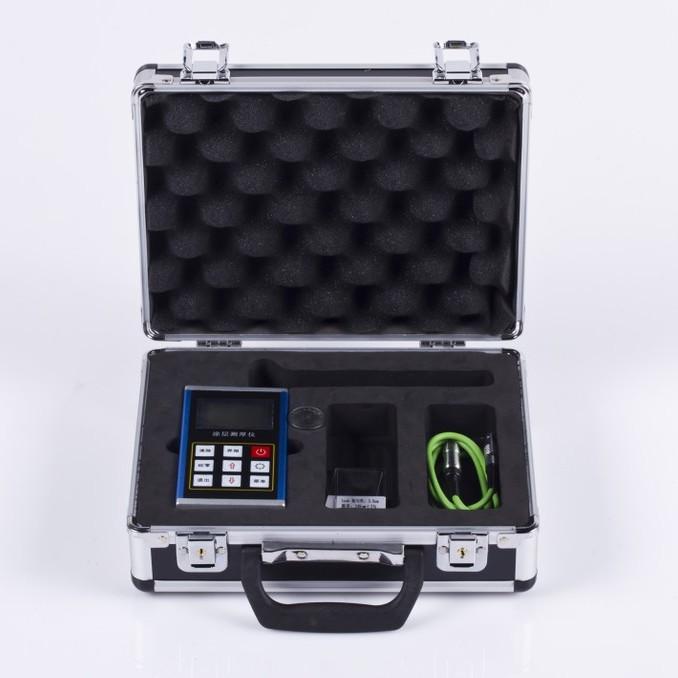

標準配置
主機、標準試片、基體、F1探頭、堿性電池
可選配件
標準試片、探頭
PC通訊
有
儀器選用探頭的技術數據
|
探頭 |
F400 |
F1 |
F1/90 |
F10 |
N400 |
N1 |
CN02 |
|||||
|
測量原理 |
磁性 |
渦流 |
|
|||||||||
|
測量范圍（μm） |
0～400 |
0～1250 |
0～10mm |
0～400 |
0～12500 |
10～200 |
||||||
|
測量精度μm |
一點校準 |
±[(1～3)%H+0.7] |
±（3%H+1） |
±（3%H+10） |
±（3%H+1） |
±（3%H+1.5） |
±(3%H+1) |
|||||
|
二點校準 |
±（1～3％H+0.7） |
±[(1~3)%H+1] |
±[(1～3)%H+10] |
±[(1～3)%H+1] |
±[(1～3)%H+1.5] |
--- |
||||||
|
低限分辨率 |
0.1 |
0.1 |
1 |
0.1 |
0.1 |
1 |
||||||
|
最小曲率半徑 |
(凸)1 |
1.5 |
平直 |
10 |
1.5 |
3 |
僅為平面 |
|||||
|
最小面積直徑 |
￠3 |
￠7 |
￠40 |
￠4 |
￠5 |
￠7 |
||||||
|
基本臨界厚度 |
0.2 |
0.5 |
2 |
0.3 |
0.3 |
無限制 |
||||||
測頭選用參考表
|
覆蓋層基體 |
有機材料等非磁性覆蓋層（如：漆料、涂漆、琺瑯、搪瓷、塑料和陽極化處理等） |
非磁性的有色金屬覆蓋層（如：鉻、鋅、鋁、銅、錫、銀等） |
|||
|
覆蓋層厚度不超過100μm |
覆蓋層厚度超過100μm |
覆蓋層厚度不超過100μm |
覆蓋層厚度超過100μm |
||
|
如鐵、鋼等磁性金屬 |
被測面積直徑大于30mm |
F400型測頭0～400μm |
F1型測頭 |
F400型測頭0～400μm |
F1型測頭 |
|
被測面積直徑小于30mm |
F400型測頭0～400μm |
F400型測頭0～400μm |
F400型測頭0～400μm |
F400型測頭0～400μm |
|
|
如銅、鋁、黃銅、鋅、錫等有色金屬 |
被測面積直徑大于10mm |
N1型測頭0～1250μm |
僅用于銅上鍍鉻N1型測頭0～40μm N400測頭0～40μm |
||
|
被測面積直徑大于10mm |
N400測頭0～400μm |
N400測頭0～40μm |
|||
|
塑料、印刷線路非金屬基體 |
被測面積直徑大于7mm |
-- |
-- |
CN02型測頭10～200μm |
|
圖片欣賞
 涂層測厚儀leeb210（不可更換測頭） |
 涂層測厚儀leeb220 |
 里博leeb242涂層測厚儀 |
